华能日照电厂一期锅炉为美国福斯特惠勒公司设计制造,锅炉型号为:FWESA1189.36/17.14-1型,投产于1999、2000年,锅炉为亚临界、一次中间再热、自然循环汽包锅炉。锅炉采用平衡通风、直吹式制粉系统、悬浮燃烧方式。锅炉结构为单炉膛π型无中间走廊全露天悬吊布置。锅炉尾部竖井烟道由中隔墙将烟道分为前、后两平行通(烟)道。炉前烟道布置初级过热器和上部省煤器,炉后烟道布置整个再热器,挡板下面为下部省煤器。
汽包中心线标高55531mm,布置于炉前上方,炉膛深11049mm,宽15405mm,炉膛高度40659mm。
在锅炉前墙布置四层十六只旋流燃烧器,每层四只。炉膛内前上部垂直前墙布置五片大屏过热器,炉膛上部折焰角前方布置十五片入口段末级过热器。高温过热器出口段管屏在折焰角上方布置三十片。
本软件是作者根据大量的实际工程实例编写而成,其计算过程和方法参考了《 240t/h煤粉锅炉热力性能计算》和《锅炉热力计算98标准》,关于燃烧器的计算参考了《工业炉燃烧器设计手册》。软件中的修正系数来源于大量的实际工程数据,该软件已经被百度文库转载,点击此处查看。该软件主要能实现如下功能:
根据现有锅炉的设计数据,校核锅炉在进行低氮燃烧器改造过程中炉膛出口温度的变化规律以及变化的大小,并能进行锅炉的变工况计算。根据计算结果基本符合现场的运行数据。

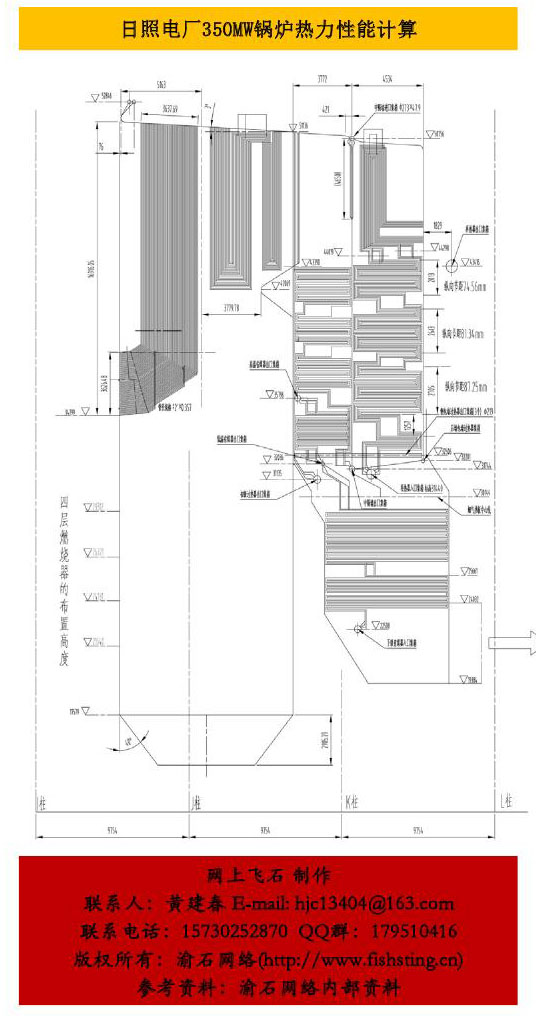

该软件是在参考我人生中第一个软件《热管空气预热器热力性能计算》的基础上编写而成,采用excel作为前台,VBA作为后台,其外观设计美观,并且其表格形式的编排可供初学者学习使用。其中该计算结构图为本人按照照片的尺寸绘制而成。另外最近编写了一个比较火爆行业的软件《污泥干化焚烧热力平衡计算》,根据该软件的计算结果,可以直接编写技术交流方案,业主看了,绝对会佩服你的才能。
如你有其他需求或对软件有什么建议的话,可以随时联系渝石网络站长,站长将及时地给予回答。同时你也可以在网站下载其相关资料,网站地址:http://www.fishsting.com/。
